齿轮齿条丝杆升降机

产品详细介绍、优点: Rack Jack是Power Base的延伸产品,是一种齿条和齿轮相结合的同步升降机构,可以通过电机直接驱动齿轮做回转运动,同时带动齿条进行直线运动。 几乎没有动力损失,可以使机器效率达到大化。

微信扫码咨询

微信扫码咨询
立即咨询 400-618-7879 返回

产品详情

产品详细介绍、优点:
Rack Jack是Power Base的延伸产品,是一种齿条和齿轮相结合的同步升降机构,可以通过电机直接驱动齿轮做回转运动,同时带动齿条进行直线运动。
几乎没有动力损失,可以使机器效率达到大化。

优点:
高品质及简单化的设计
部件小巧、耐久性强,只需定期注入润滑油。
可以根据设计者的要求组装,减少设计时间。
运转轻快,噪音低
上/下动作时运转轻快声音小。
齿轮和齿条的结构保证了和很好的啮合,环境恶劣也可保持同步。
使用范围广
适用于生产线组装工程或物流线(自动仓库)等一般产业机器装备。
可在洁净室使用
同步升降器优良的品质及其结构,可在要求无尘的环境使用。

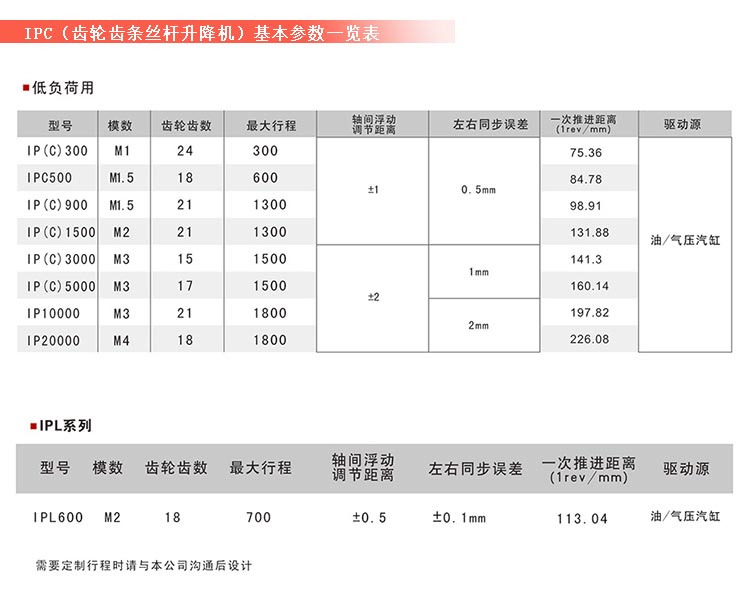

产品型号参数表:
Rack Jack 一般分为普通型和洁净室型。普通型多应用于一般产业设备;洁净室型多应用于半导
体、LCD/PDP生产设备、食品生产设备上,可以根据洁净室的等级要求进行多种后处理加工。
RJ系列
是基本的分离型型号,规格有RJ10~RJ50,根据输出轴的不同方向可分为3种规格。
用气缸做驱动,自身没有减速,可以实现快速移动。
RJ-4S系列
是基本的组合型型号,规格有RJ10- -4S~RJ50- -4S,可以根据使用要求进行尺寸和行程设定。
可以承受大负载。
RJ-4SB系列
在RJ-4S系列的驱动轴上安装齿轮箱,可以与电机直接连接。
在不使用齿轮或链轮时,可以用于洁净室环境。
RJ-4SH系列
在RJ-4S系列的驱动轴上安装涡轮减速器,可以与电机直接连接。
涡轮减速器有减速比,因此可以适应-般电机或伺服电机。



应用范围
齿轮齿条驱动升降机可运送人和货物。主要由塔架、围栏、机厢、驱动装置、控制系统、加节装置、安全装置和起重系统组成。
齿轮齿条驱动的升降机与简易升降机相比,具有高度大,架设速度快,安全可靠,人货两用等特点,在建筑施工,特别是高层建筑施工中,广泛应用。
1塔架
由若干标准节段组成的管子桁架结构。为了保证塔架的稳定,每隔一定高度(约10~15米)用附着杆与建筑物连接一次。塔架节段上装有齿条和导轨架。
2机厢和围栏
机厢降入围栏时,门自动打开,上升时门自动关闭。以确保运行安全。围栏底部装有弹簧缓冲装置。使机厢着地时免受冲击,确保停机平稳。机厢是运载人或货物的容器,围栏是围护机厢和塔架的装置,设在塔架的底部。机厢门和围栏门用机械-电气互锁。
3驱动装置
加节装置设在机厢的顶部,是一台手动或机动的小型动臂式起重机。加节时,机厢上升到离塔顶一定距离处,利用起重机把待加标准节段吊到塔顶,就位固定后,即完成加节工序。为了确保升降机的安全运行,设有限速制动装置,行程限位开关,行门保护开关等。设在机厢内,由电动机、减速器和齿轮齿条组成。减速器输出轴端的齿轮,伸出机厢,与固定在塔架上的齿条啮合,带着机厢上下运行。机厢内设有控制系统,操作人员亦可随机运行。
